雙向拉伸工藝通過縱向和橫向拉伸顯著提升薄膜的力學(xué)、光學(xué)及熱性能，但并非所有高分子材料均適用。本文結(jié)合生產(chǎn)難度、應(yīng)用需求、材料特性及市場趨勢，系統(tǒng)分析適用于雙向拉伸成膜的材料及其核心...

雙向拉伸工藝通過縱向和橫向拉伸顯著提升薄膜的力學(xué)、光學(xué)及熱性能，但并非所有高分子材料均適用。本文結(jié)合生產(chǎn)難度、應(yīng)用需求、材料特性及市場趨勢，系統(tǒng)分析適用于雙向拉伸成膜的材料及其核心優(yōu)勢。

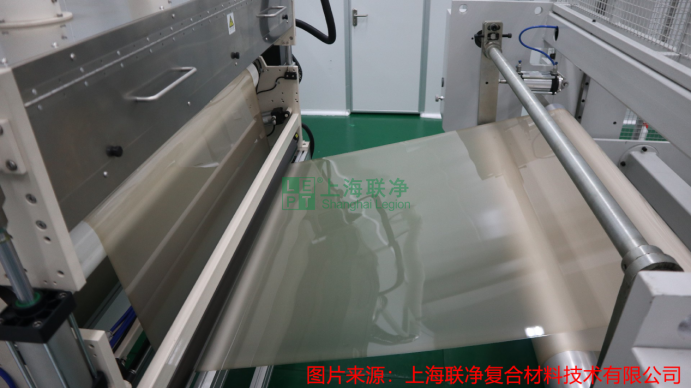

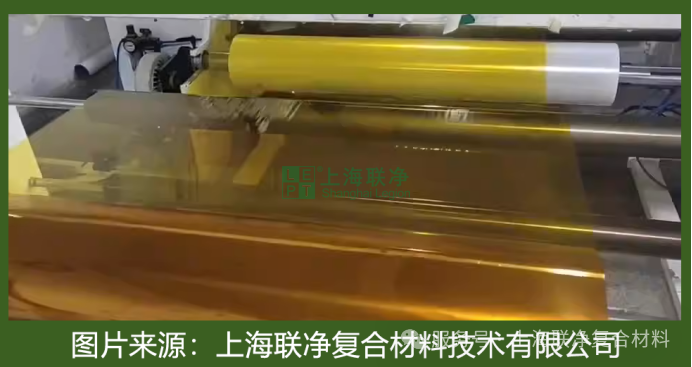

圖片來源：上海聯(lián)凈復(fù)合材料技術(shù)有限公司

關(guān)鍵影響因素：為何僅少數(shù)材料適用？

（1）生產(chǎn)難度與技術(shù)門檻

雙向拉伸薄膜的誕生堪稱一場 “精密舞蹈”，從原料到成品需歷經(jīng)熔融→流延→縱拉→橫拉→牽引→收卷六大核心環(huán)節(jié)，每個(gè)步驟都暗藏技術(shù)玄機(jī)：

設(shè)備精度：縱拉輥溫度控制需精確至 ±0.5℃，否則分子鏈取向不均會(huì)導(dǎo)致薄膜厚度偏差超 5%。

材料特性：

分子鏈韌性：PET 需在 80-150℃寬溫區(qū)保持高彈態(tài)，若溫區(qū)過窄（如 PE 的 60-90℃），拉伸時(shí)易出現(xiàn)破膜 “致命傷”。

結(jié)晶度平衡：PA 的半結(jié)晶結(jié)構(gòu)（結(jié)晶度 30%-50%）是關(guān)鍵，全結(jié)晶會(huì)脆如玻璃，非晶態(tài)則軟如橡膠，均無法成膜。

工藝難點(diǎn)：BOPI（聚酰亞胺薄膜）的雙向拉伸需在 300℃以上高溫完成，稍有不慎就會(huì)因熱氧化導(dǎo)致黃變，影響光學(xué)性能。

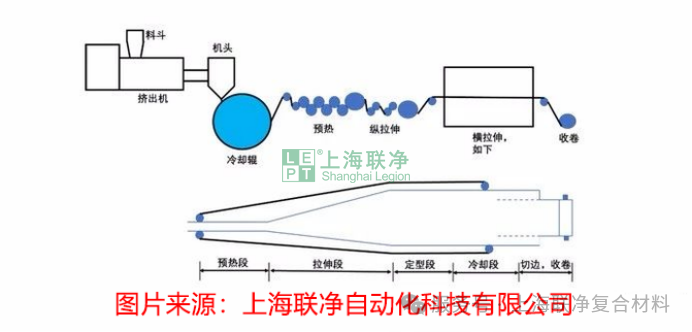

（材料工藝流程簡易示意圖）

圖片來源：上海聯(lián)凈自動(dòng)化科技有限公司

（2）應(yīng)用場景的核心性能需求

軟包裝：需強(qiáng)度、阻隔性、耐穿刺性

光學(xué)器件：需高透光率、低霧度、耐溫性

電子工業(yè)：需耐高溫、絕緣性、尺寸穩(wěn)定性

（3）材料可替代性與經(jīng)濟(jì)性

市場傾向于選擇綜合成本低、性能達(dá)標(biāo)的材料

特殊需求驅(qū)動(dòng)材料升級(jí)。

圖片來源：上海聯(lián)凈復(fù)合材料技術(shù)有限公司

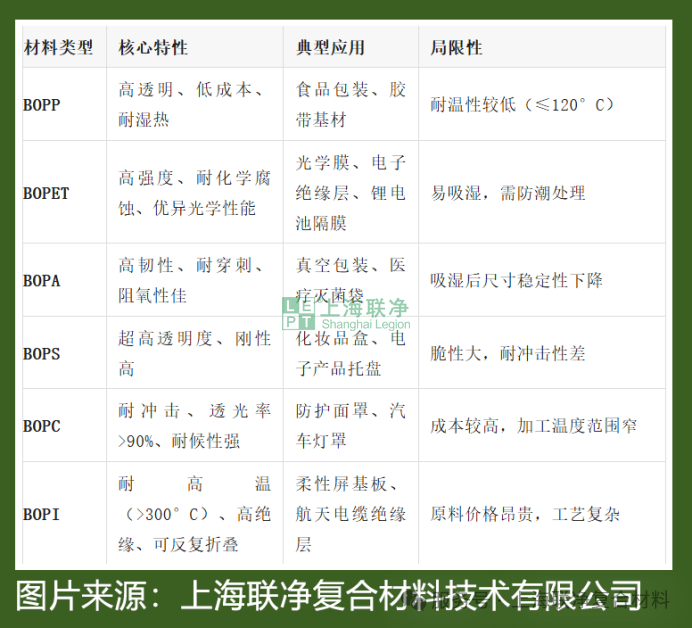

六類主流雙向拉伸薄膜對比

圖片來源：上海聯(lián)凈復(fù)合材料技術(shù)有限公司

3 材料篩選的底層邏輯

（一）分子結(jié)構(gòu)的 “底層邏輯”

側(cè)基調(diào)控：PP 的甲基側(cè)基像 “分子潤滑劑”，降低結(jié)晶度（從 PE 的 60% 降至 40%），讓薄膜更易拉伸成型。

鏈段作用力：PA 的酰胺鍵能形成分子間氫鍵，如同 “分子膠水”，使拉伸后的薄膜抗撕裂強(qiáng)度提升 30%。

（二）市場倒逼的技術(shù)突破

折疊屏革命：三星 Galaxy Fold 推動(dòng) BOPI 升級(jí)，通過引入氟原子改性，使薄膜折疊壽命從 1 萬次躍升至 10 萬次，成本卻下降 40%。

環(huán)保壓力：可降解 PLA 薄膜研發(fā)遇阻，結(jié)晶速率過快（10min 內(nèi)完成結(jié)晶）導(dǎo)致拉伸時(shí)破膜率超 60%，科學(xué)家正嘗試添加成核劑延緩結(jié)晶。

（三）工藝與材料的 “協(xié)同進(jìn)化”

拉伸比學(xué)問：BOPET 的縱 / 橫拉伸比（3:3~3:4）是黃金比例，若拉至 4:4，厚度不均度會(huì)從 ±3% 飆升至 ±8%。

在線涂布創(chuàng)新：BOPP 表面涂覆 PVDC（聚偏二氯乙烯），阻隔性提升 5 倍的同時(shí)，拉伸成品率從 75% 提高至 90%。

4 高分子薄膜雙向拉伸薄膜工藝設(shè)備

上海聯(lián)凈在PI 膜生產(chǎn)工藝上持續(xù)創(chuàng)新。在流延成膜工藝中，上海聯(lián)凈采用高精度的流延設(shè)備。該設(shè)備的模頭設(shè)計(jì)獨(dú)特，能夠?qū)崿F(xiàn)物料的均勻擠出，使流延的 PI 膜厚度均勻性得到極大提升。同時(shí)，通過調(diào)整流延速度、溫度以及環(huán)境濕度等參數(shù)，精確控制膜的成型過程，減少膜內(nèi)部的應(yīng)力集中和缺陷產(chǎn)生。

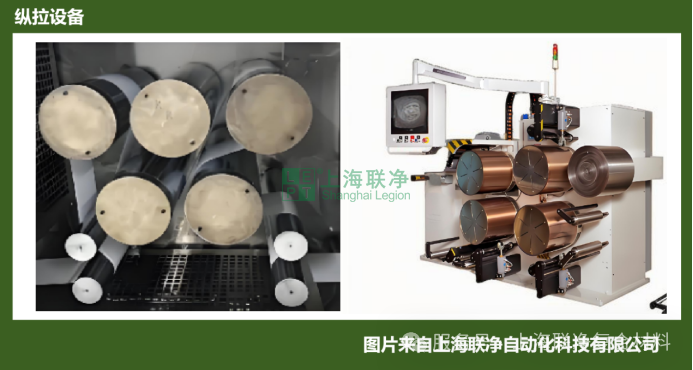

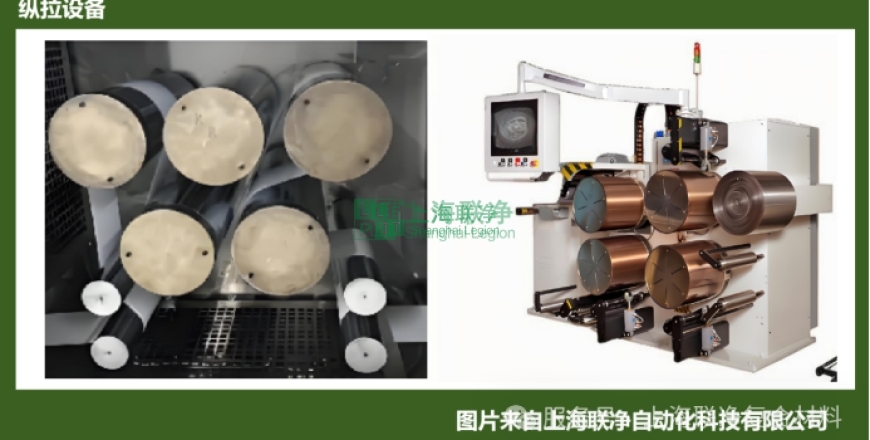

圖片來源：上海聯(lián)凈自動(dòng)化科技有限公司

通過對PI膜雙拉大幅提升薄膜的力學(xué)性能、尺寸穩(wěn)定性、光學(xué)性能等。經(jīng)過雙拉的 PI 流延膜，拉伸強(qiáng)度、模量顯著提高更能滿足實(shí)際應(yīng)用需求。

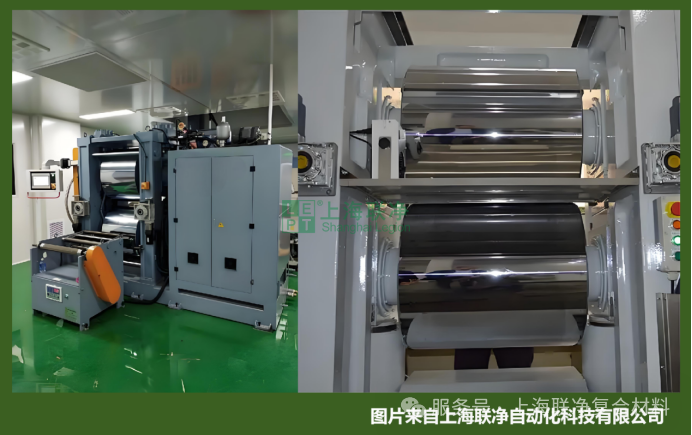

圖片來源：上海聯(lián)凈自動(dòng)化科技有限公司

對于 PET 膜的拉伸工藝，上海聯(lián)凈擁有先進(jìn)的雙向拉伸設(shè)備。該設(shè)備可在縱向和橫向?qū)?PET 膜進(jìn)行拉伸，通過調(diào)整拉伸倍率、拉伸溫度和拉伸速度等參數(shù)，改變 PET 膜的分子取向，提高其力學(xué)性能和光學(xué)性能。比如，在生產(chǎn)高透明度的 PET 包裝膜時(shí)，通過優(yōu)化拉伸工藝，使 PET 膜的透明度大幅提升，同時(shí)保持良好的拉伸強(qiáng)度和柔韌性 。

在 PET 膜的后處理工藝方面，上海聯(lián)凈也有獨(dú)到之處。對于一些特殊用途的 PET 膜，會(huì)進(jìn)行表面處理，如電暈處理、涂層處理等。電暈處理能夠提高 PET 膜的表面張力，增強(qiáng)其與油墨、膠水等的附著力，適用于印刷和復(fù)合等工藝；涂層處理則可賦予 PET 膜特殊功能，如抗靜電、防霧、阻隔等性能 。

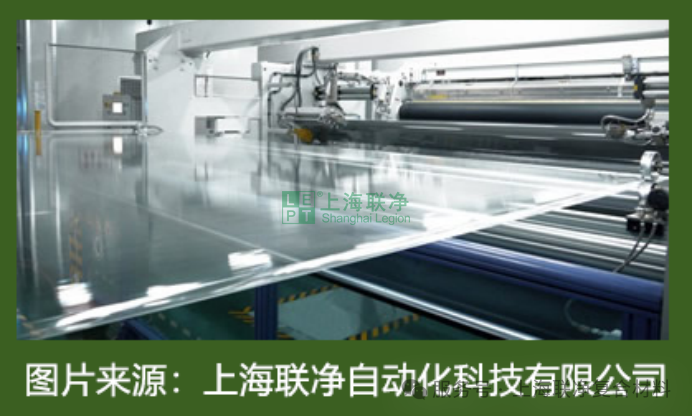

圖片來源：上海聯(lián)凈自動(dòng)化科技有限公司

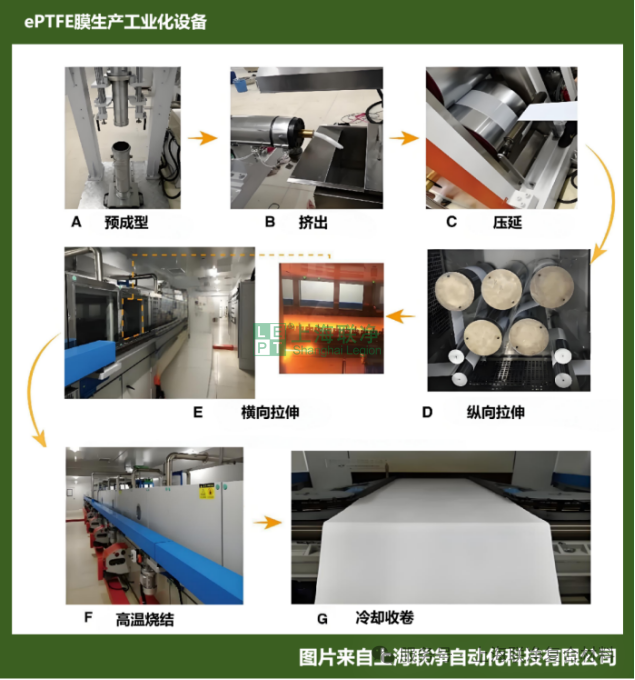

在設(shè)備方面，上海聯(lián)凈為 PET、PTFE等薄膜生產(chǎn)配備了完善的生產(chǎn)線。從原料輸送系統(tǒng)、擠出機(jī)、拉伸設(shè)備到后處理設(shè)備，各環(huán)節(jié)緊密配合。其中，拉伸設(shè)備采用先進(jìn)的同步控制系統(tǒng)，確?？v向和橫向拉伸的協(xié)調(diào)性，避免因拉伸不一致導(dǎo)致的薄膜變形等問題。同時(shí)，生產(chǎn)線配備了先進(jìn)的自動(dòng)化檢測和控制系統(tǒng)，可對生產(chǎn)過程中的各項(xiàng)參數(shù)進(jìn)行實(shí)時(shí)監(jiān)測和調(diào)整，保證 PET 膜的質(zhì)量穩(wěn)定。

圖片來源：上海聯(lián)凈自動(dòng)化科技有限公司

未來趨勢

高性能化：開發(fā)耐400°C以上的BOPI衍生材料（如含氟聚酰亞胺）。

綠色化：生物基/可回收材料的雙向拉伸工藝突破（如PEF替代BOPET）。

多功能化：集成阻隔、導(dǎo)電、自修復(fù)功能的復(fù)合薄膜（如石墨烯/BOPET納米復(fù)合材料）。
