你敢信嗎？一張看似普通的 “紙”，價格卻堪比黃金，還能決定新能源汽車和航天飛行器的性能！這可不是普通的書寫紙，而是燃料電池里的核心材料 —— 燃料電池用碳紙。今天咱們就來揭開它的神秘面紗，看看這張 “黑科技紙” 到底藏著什么秘密。

一、燃料電池用碳紙：新能源心臟的 “守護者”

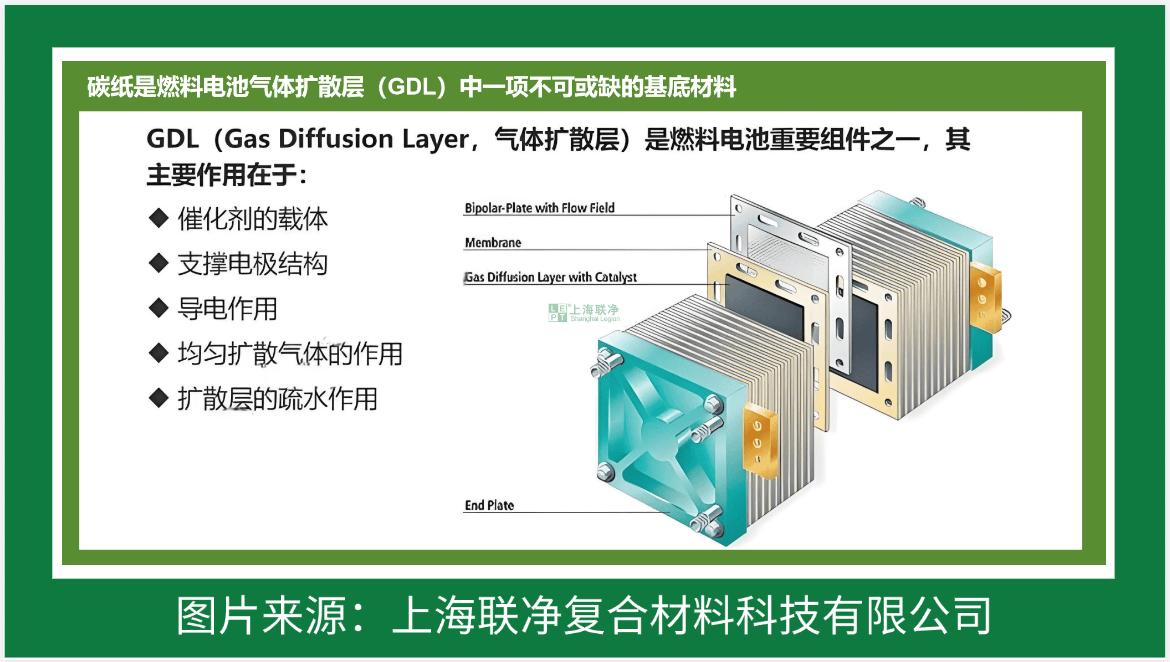

燃料電池用碳紙，專業術語叫氣體擴散層（Gas Diffusion Layer, GDL），是質子交換膜燃料電池（PEMFC）的關鍵角色。它由含碳量超 90% 的碳纖維，通過濕法工藝精心打造而成。別小瞧這張 “紙”，它可是身負多項絕技：

超強導電性：

碳纖維就像一群緊密協作的 “導電小兵”，無序排列形成高效導電網絡，電阻率低到超乎想象，比普通碳紙導電能力強太多。

精準孔隙率：

它的孔隙率保持在 50%-80%，而且分布均勻，就像精密設計的 “高速公路網”，讓氫氣和氧氣暢通無阻，同時還能巧妙地管理液態水，實現雙向傳輸。

防水小能手：

表面涂覆的聚四氟乙烯（PTFE）層，就像給碳紙穿上了一件 “防水外套”，有效防止水淹電極，保障燃料電池穩定運行。

硬核機械強度：

在電池組裝時，它能輕松承受壓合壓力，抗拉強度高達 20MPa 以上，比普通紙張堅韌無數倍。

說到這，就不得不提日本東麗碳紙（TGP-H 系列），它可是燃料電池碳紙界的 “明星產品”。厚度約 190μm，PTFE 含量在 5%-20%，豐田 Mirai 燃料電池汽車就用它來作為氣體擴散層，足見其性能卓越。

二、普通碳紙 VS 燃料電池用碳紙：云泥之別

普通碳紙，也就是工業或?qū)嶒炇页Ｓ玫奶祭w維紙，和燃料電池用碳紙相比，簡直是 “青銅” 與 “王者” 的差距。

從功能需求上看，普通碳紙只要滿足基礎導電性或隔熱性就行，不用考慮復雜的氣體擴散和水管理問題；在工藝方面，普通碳紙沒有 PTFE 涂層和微孔層優化，碳纖維排列松散，孔隙率分布雜亂無章；價格更是天差地別，普通碳紙每平方米只要 100 元左右，而燃料電池碳紙價格超 1000 元 /㎡，相差近 10 倍！

比如實驗室常用的 AvCarb GDS 系列碳布，雖然也是碳纖維材料，但以編織結構為主，表面粗糙，更適合用于科研場景的催化劑負載測試，和燃料電池用碳紙完全不在一個 “賽道”。

三、“魔法” 是如何煉成的？碳紙制備大揭秘

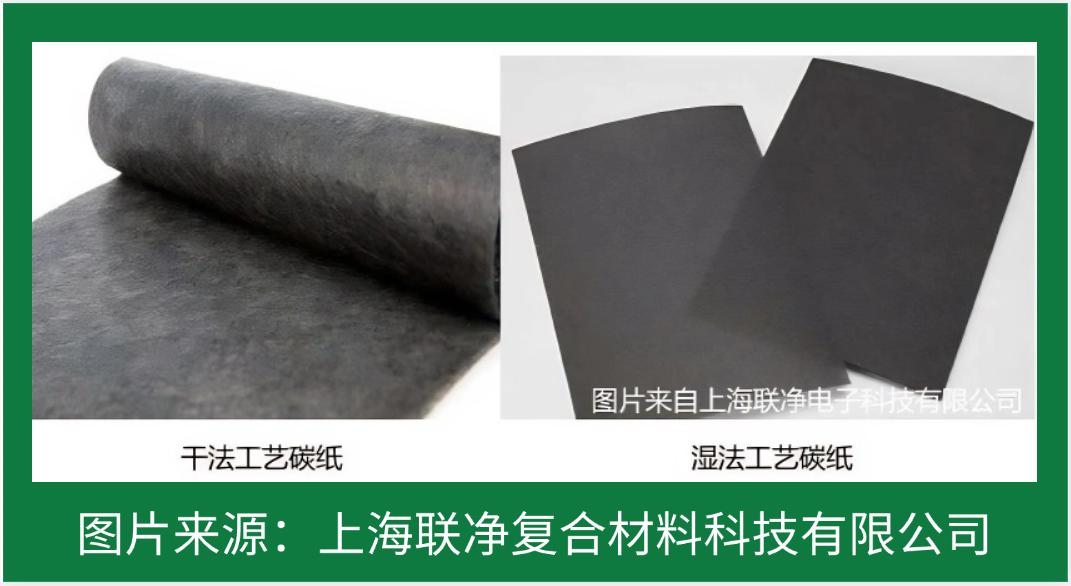

1. 濕法成型制備碳纖維紙

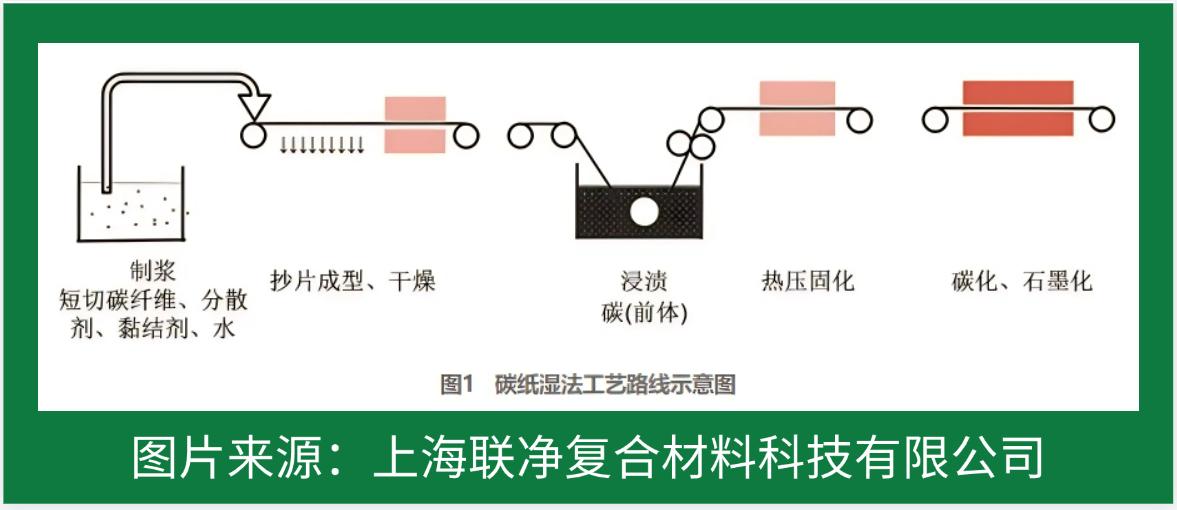

目前應用最廣泛的制備工藝是濕法成型工藝，該工藝是以水為介質，將不同長度的短切碳纖維(3~20 mm)均勻分散在水中，利用抄紙機在濾網上快速真空過濾制備得到碳纖維原紙，經后續樹脂浸漬、熱壓固化和碳化石墨化等過程制備而成。相較于干法成型，濕法成型制備得到的碳纖維紙具有良好的致密性和均勻性，非常適合加工成PEMFC專用碳纖維紙，

2. 干法成型制備碳纖維紙

干法成型是近年來發展較快的一種造紙工藝技術，首先將短切碳纖維經開松分散為均勻的單根纖維，再以空氣為介質，利用氣流快速成網制備得到原紙，經后續黏結劑黏結、熱壓固化、碳化石墨化制備得到碳纖維紙。干法成型過程中的短切碳纖維長度一般為40~50 mm ，制得的碳纖維紙中碳纖維含量高、產品強度高、導電性高，但是，由于碳纖維長度較長，使得碳纖維不易分散，易纏繞打結，碳纖維之間的相互搭接也會增強“架橋”效應，形成大孔結構，造成碳纖維紙勻度相對較差，結構疏松。

四、應用領域：從地面到太空的 “全能選手”

在燃料電池汽車領域，碳紙的性能直接影響車輛的動力和續航。隋殿鵬的研究團隊就做過實驗，使用不同型號的 Toray 碳紙制備膜電極，發現厚碳紙 TGP-H-028 對自增濕發電性能更有利，最大功率密度比薄碳紙 TGP-H-030 高 0.05 W/cm2 左右；對 Toray TGP-H-060 碳紙進行聚四氟乙烯乳液疏水處理時，當聚四氟乙烯質量分?jǐn)?shù)在 20% - 40% 時，MEA 的自增濕電性能隨著升高而增大，最大功率密度能達到 0.25 W/cm2 左右，但質量分?jǐn)?shù)升到 60% 時，電性能反而下降。

2. 航天與軍工：太空探索的 “幕后英雄”

在航天與軍工領域，楊鎧的研究團隊深入研究雙極板與氣體擴散層接觸電阻的形成機理，通過建立數學模型和仿真工具，分析溫度、載荷以及粗糙度等因素的影響，并進行金屬雙極板和碳紙氣體擴散層的界面接觸電阻測試。研究成果對于提升航天設備和軍工裝備中燃料電池的性能至關重要。

五、行業痛點與國產化機遇

熱壓機（壓光機）作為造紙工業關鍵的整飾設備，其核心工作原理是通過軟輥與硬輥、硬輥與硬輥的組合形成的多級壓區，在機械壓力與熱力協同作用下，實現紙張表面性能的優化。經過處理的紙張能夠顯著提升平滑度、光澤度、緊密度及透明度，同時有效改善表面結構，減少掉粉掉毛現象，進而提升紙張的外觀品質與物理性能指標。

這個看似簡單的工序，實則需要將溫度控制精度保持在±0.5℃、壓力波動不超過0.1MPa，同時實現連續化生產。而熱壓機（壓光機）長期依賴進口，面臨價格高昂、交期漫長、維護不便等難題。日本某設備制造商曾直言："沒有三十年的工藝積累，中國不可能造出合格的熱壓機（壓光機）。"

中國上海聯凈電子公司深耕非標設備制造領域，憑借自主創新突破技術瓶頸，推出國產化熱壓設備整體解決方案，以性能比肩進口、成本優勢顯著、服務響應高效的特點，助力企業降本增效，推動產業鏈自主可控。

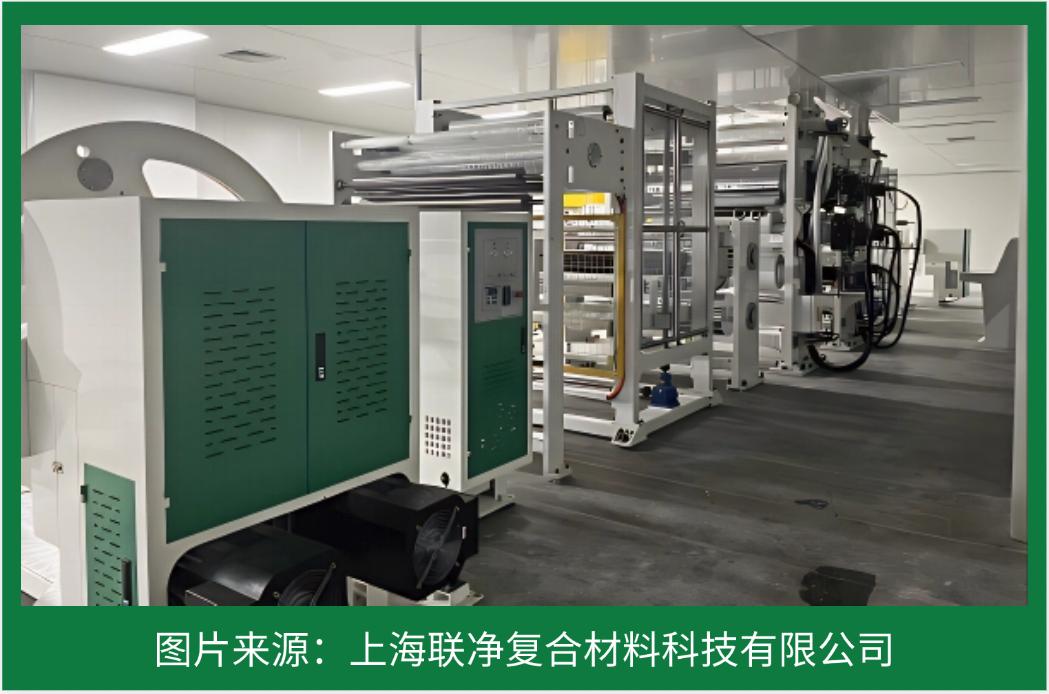

▲熱壓設備（來源：聯凈復合材料）

核心優勢：技術硬實力

該公司的熱壓機（壓光機）是實現高性能特種紙（芳綸紙、碳紙、RO膜等）生產的核心裝備之一。該設備通過集成超高線壓力壓光技術、精準溫控系統及工藝優化設計，顯著提升產品的均一性和穩定性。

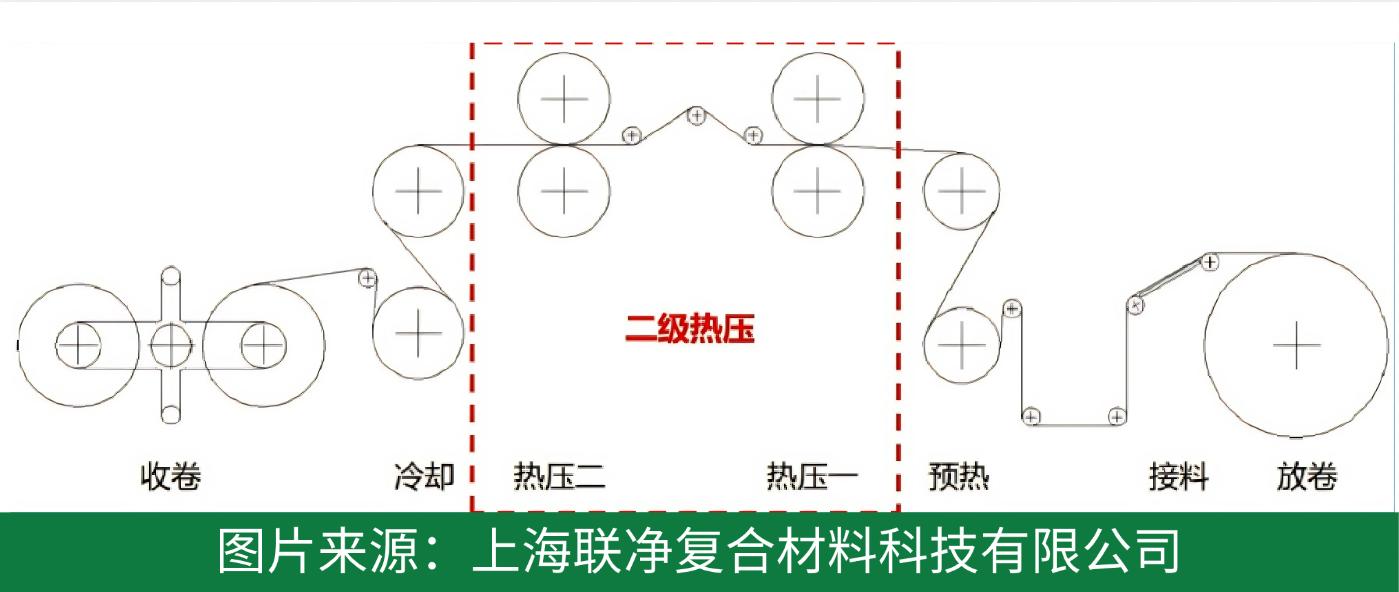

采用二級熱壓與精準溫控系統

該公司熱壓設備采用二級熱壓方式，在熱壓過程中對紙張進行多階段處理。分為預壓段與熱壓段，溫度波動范圍嚴格控制在±1℃以內。精準的溫度管理確保了特種紙張在熱壓條件下的塑化黏合機制，使抗拉強度、厚度均勻性及斷裂伸長率等性能指標顯著提升。

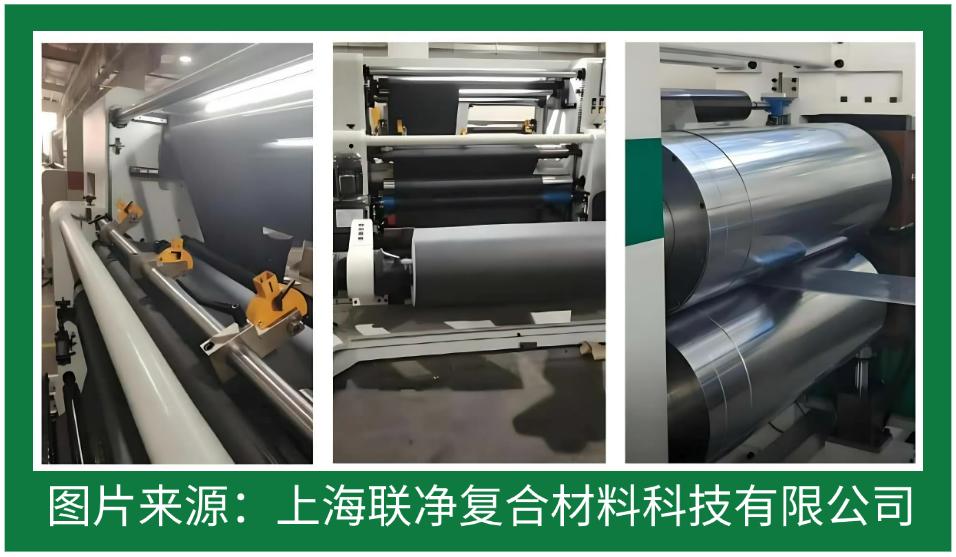

▲熱壓設備（來源：聯凈復合材料）

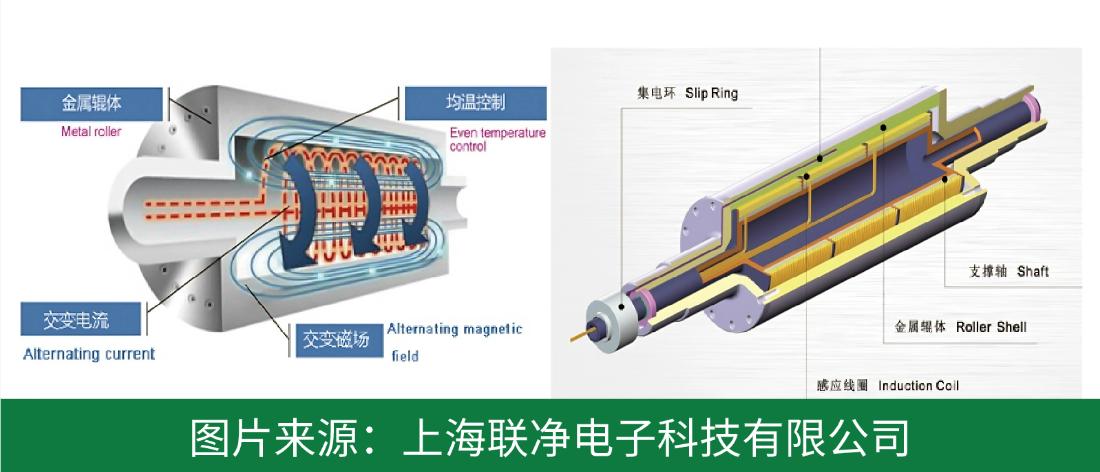

熱壓輥采用該公司的專利技術的電磁感應加熱輥，鍛造合金鋼；機械精度：±0.001mm（@RT），±0.005mm（@PT）；最高溫度450℃，輥面溫差±1℃；輥體硬度≥HRC58，硬化深度度≥8mm。

▲熱壓輥圖（來源：聯凈電子）

高溫?zé)崮スに嚰爸懈咴O(shè)計：

高溫?zé)崮ゼ夹g(shù)：該公司攻克了加熱輥450℃的熱磨工藝，使加熱輥在高溫工藝條件下，輥筒機械精度得到保證。

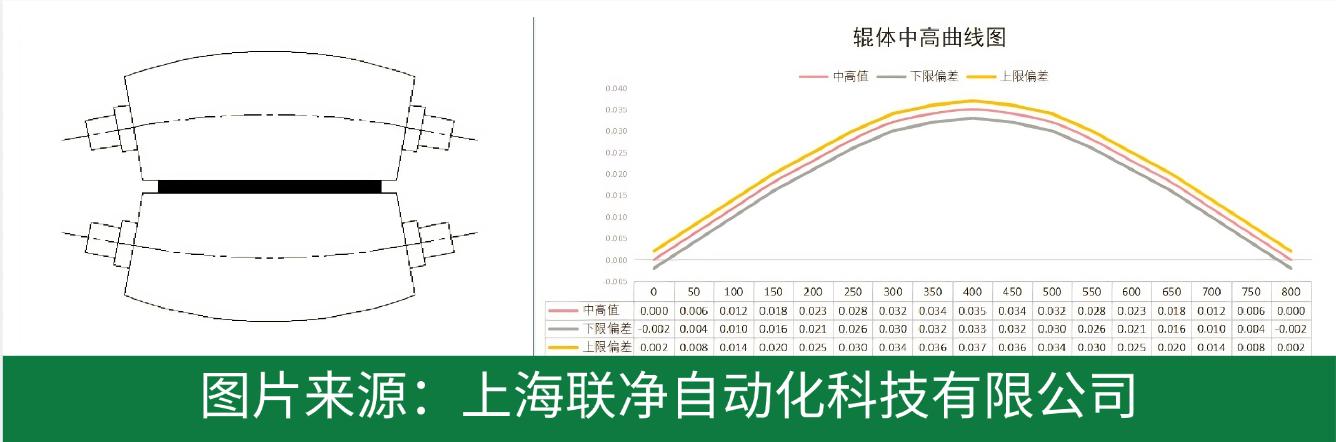

輥體中高設計：采用精確計算在特定溫度和壓力下輥筒的變形量，根據變形量設計加熱輥對應的中高，結合高溫?zé)崮スに噷⑤佂苍O(shè)計為“紡錘形”。輥筒的中高可彌補在受壓之后的變形，保證輥壓后的紙張厚度高度均勻性。

▲輥中高圖（來源：聯凈自動化）

熱壓機（壓光機）的組成：

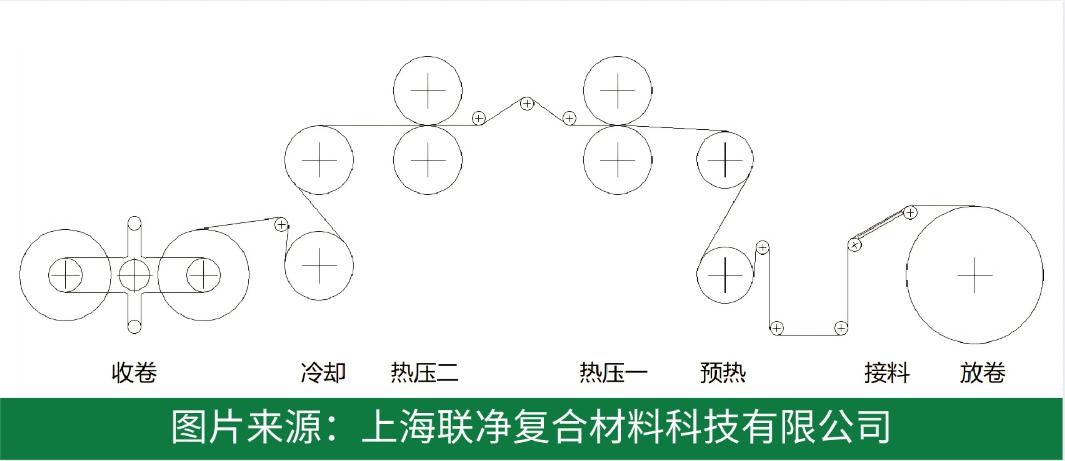

熱壓機包括放卷系統、雙輥預熱系統、雙組輥壓系統、雙輥冷卻和收卷系統，各系統組成部分：放卷張力系統，輥壓速度系統，收卷張力系統，放卷糾偏系統，間隙調整系統，收卷糾偏系統，放卷氣脹軸，輥壓壓力系統，收卷氣脹軸，切刀平臺，收卷輔助穿帶系統，放卷輔助穿帶系統。

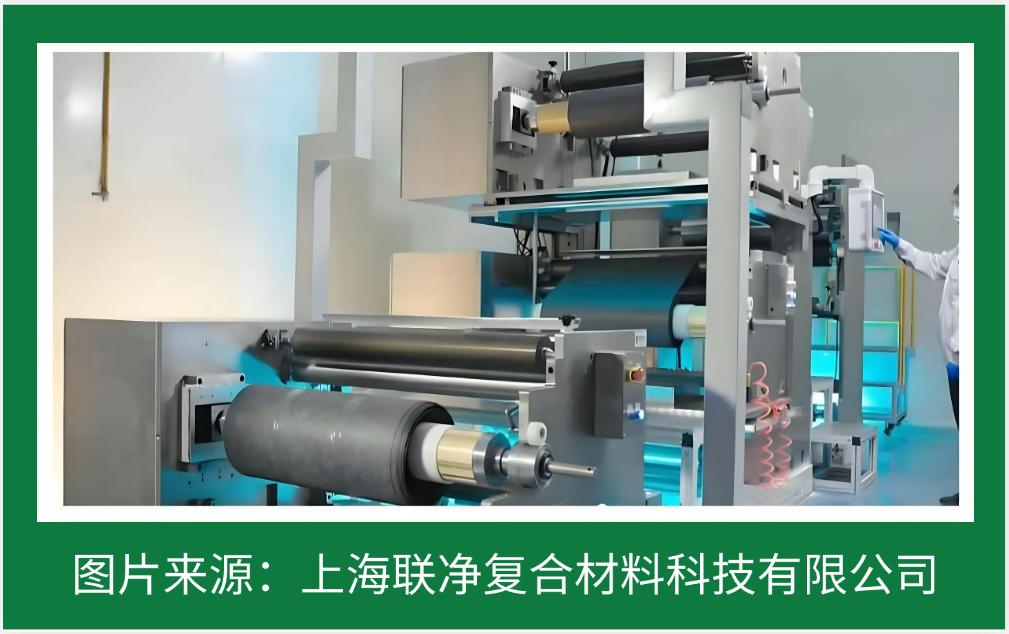

▲熱壓設備（來源：聯凈復合材料）

▲熱壓設備（來源：聯凈復合材料）

▲熱壓設備（來源：聯凈復合材料）

六、結語

一片薄薄的碳紙，不僅是新能源賽道的 “心臟瓣膜”，更是大國科技博弈的關鍵戰場。當日本企業斷言 “三十年造不出熱壓機” 時，中國企業用自主創新打破壟斷 —— 上海聯凈電子以 ±1℃溫控精度、450℃高溫?zé)崮スに?，讓國產碳紙制備設備性能比肩國際，成本直降 30% 以上。

如今，從燃料電池汽車的續航突破，到航天器的能源革新，這張 “黑金紙” 正見證著中國從材料進口到技術輸出的蛻變。隨著國產設備量產化加速，未來碳紙或許不再是 “奢侈品”，而是驅動全球能源轉型的 “中國引擎”。
